TUTORIAL

HERRAMIENTA FLECHA: insertar flechas para ayudarte a tener un dibujo 2D organizado

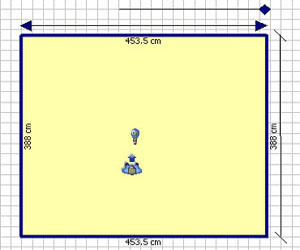

Puedes insertar Flechas para ayudarte a tener un dibujo 2D organizado, incluyendo medidas e información adicional.


Haz clic en “Insertar Flechas”, luego las seleccionas y las mueves para definir la dirección de la flecha y su extremo.

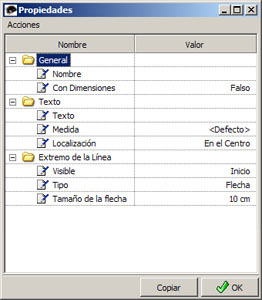

Puedes elegir entre varias clases de Flechas, seleccionando la flecha y con el bóton derecho Propiedades.

Aquí tienes varias opciones para usar con tu flecha:

Con Dimensiones: Indica una medida, como una distancia (específica para acotar).
Texto:
Escribe un pequeño texto en la flecha como un título.
Extremo de la Línea:
Puedes cambiar la visibilidad de la flecha al principio, al final, ambos o ninguno.
Tipo:
Tipo de flecha que deseas (Flecha, Flecha Blanca, Dupla Flecha, Diamante, Bala, Oblícua, Oblícua Inversa).
Tamaño de la flecha:
Define el tamaño de la flecha
