TUTORIAL

INSERTAR UN ARCHIVO AUTOCAD

Puedes usar un archivo de AutoCAD (archivo DXF) que te ayude a recrear una habitación real

Para importar un archivo AutoCAD, se necesita que cumplas las especificaciones que marca el archivo.
Para importar un archivo de AutoCAD, haz clic sobre “Abrir proyecto CAD”.

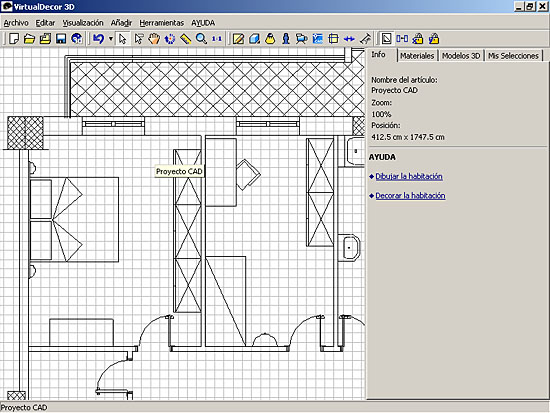

El archivo de AutoCAD aparecerá sobre el fondo de tu espacio de trabajo:

Cuando hagas clic sobre el documento con el botón derecho del ratón puedes:

- Borrar la imagen del fondo;
- Traer al frente/enviar al fondo (la imagen);
- Bloquear (es útil cuando no quieres que se muevan las imágenes de forma accidental).

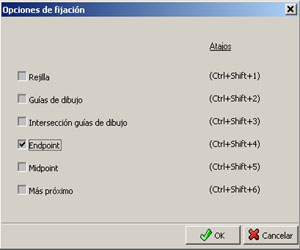

La ventaja de trabajar con la imagen de fondo es que puedes dibujar encima utilizando las líneas del dibujo CAD. Utilizando “Opciones de Fijación”, y seleccionando “End Point”, puedes dibujar la habitación fácilmente, porque se detectará el final de las líneas que se están mostrando.

COMO CREAR UN ARCHIVO DXF EN AUTOCAD PARA LUEGO IMPORTARLO EN 3DSUPERB

Pasos	AUTOCAD	Comando	Notas
1	Edición / Seleccionar todo	CRTL+A
	Modificar / Descomponer	descomponer
	Suprima todo lo que no sea necesario

2	Herramientas Opciones		Trazar y publicar, seleccionamos "Añadir o configurar trazadores..."
	Doble click en "Asistente para añadir un trazador"		Click en "Siguiente", y "Siguiente" otra vez
	Seleccionamos “AutoCAD Archivo DXB”		Click en "Siguiente", "Siguiente", "Siguiente" y "Finalizar"
			Usar dispositivo de salida por defecto / Archivo DXB

3	Trazar el DXB	trazar	En Impresora/trazador elige Archivo DXB
			En Orientación de dibujo elige Vertical
			En Área de trazado elige Extensión
			Aceptar y Guardar

4	Minimizamos DWG
	Creamos Archivo Nuevo
	Importamos el DXB	cargadxb	Buscar el fichero guardado en el punto 3

5	ZOOM / Extensión	Z / E	Escribir "Z" en la línea de Comando (enter)
			y a continuación "E" (enter)

6	Buscar una referencia real
	Una puerta tiene generalmente una medida de 75 cm a 85 cm, así que recomendamos utilizarla como referencia		Exemplo de referencia: Puerta= 75 cm	Formula que se utilizará:
			Medida Real (MR)	==> 0.183 (Valor de la puerta en DXB)
			Referencia (REF)	==> 75 cm (ejemplo de referencia)
			Las medidas deben estar en cm
				X= 75 / 0.183 (REF / MR)

				X= 409.8361...

7	Edición / Seleccionar todo	CRTL+A
	Utilizar el comando de la Escala	SCALE	"Precise punto base" = selecciona cualquier punto en el gráfico
		Factor=X	"Precise factor de escala" (introducir el resultado del punto 6) = 409.8361
	Extensión	Z / E	Escribir "Z" en la línea de Comando (enter)
			y a continuación "E" (enter)

8	Archivo / Guardar como:		DXF AutoCAD R12/LT2 (*.dxf)


PASOS	3DSuperb
1	Insertar AutoCAD

2	Herramientas / Opciones de fijación
	Solo seleccionado Endpoint

3	Empezar a trazar
